USB3.0 to SATA3 変換LSI 「MLDU03」

MLDU03 外観写真.pngMLDU03 外観写真.png
MLDU03は、SATA3(6Gbps)の高速なHDD/SSDをUSB3.0(SuperSpeed 5Gbps)のマスストレージデバイスに変換するブリッジLSIです。データ転送効率を大幅に向上するUAS(USB Attached SCSI)に対応しており、クラス最高性能を達成しました。
(転送レート 400MB/S以上)

特徴

■ホストインターフェース USB3.0規格準拠 5Gbps対応 (Super/High/Fill-Speed)
■デバイスインターフェース SATA3.0規準拠 6Gbps対応 (Gen3/2/1)
・ NCQ (Native Command Queuing)対応
■USBマスストレージクラス準拠
・ UAS (USB Attached SCSI) / BOT (Bulk Only Transport)プロトコルに対応
■ハードウエア暗号化機能内蔵 (IEEE1619 規格準拠:AES 128/256bit XTSモード)
■ポータブルストレージデバイスの接続時認証プロトコル搭載 (IEEE1667規格準拠)
■省電力機能搭載 (USB/SATA パワーマネージメント)
■ウオッチドックタイマー搭載
■10本のGPIO搭載
■高速ディスク消去ハードウエア搭載
■高速ディスクチェックハードウエア搭載
■FW on TheDisk機能搭載 (HDD/SSDにファームウエアを格納)

お客様仕様にあわせ、ファームウエアのカスタマイズ承ります。
(カスマイズ例)
・VID/PID変更
・USB電源連動機能
・HDD空き容量算出・表示機能
・仮想DVD/仮想SD機能
・PWMによるLED点滅制御 (スヌーズ点滅)

仕様

電源 2.5V単一電源 (レギュレータ内蔵)
消費電力 サスペンド時 : 30mW
動作時          : 540mW (SuperSpeed)
パッケージ

48ピン QFN (□6mm x 6mm)

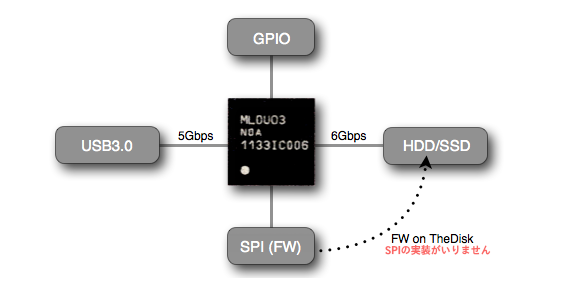

構成図

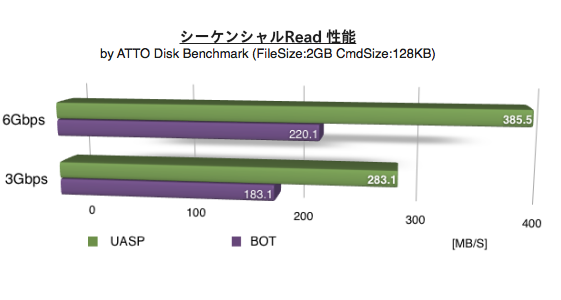

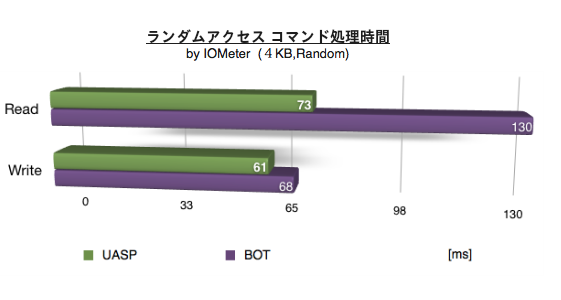

ベンチマーク


サンプルボード

サンプルボード 「MLDU03ボード」

動作評価、機能検証のためのサンプルボードをご用意しております。お気軽にお問合せください。
