Serial ATA/ATAPI to USB2.0/SATA-II
「JMB351」 |
JMB351は、HDDやDVD-RなどのシリアルATAデバイスを、Hi-speed対応USB2.0マスストレ
ージクラス準拠デバイス／シリアルATA準拠デバイスに変換するためのコントローラです。

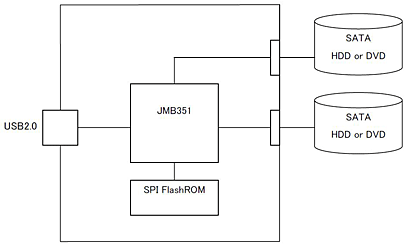

また、2台のシリアルATAデバイスをUSB2.0マスストレージクラス準拠デバイスに変換す
ることも可能なコントローラです。 |
|
|
|
| ・ |
SATA 2.6規格準拠 3.0Gbps対応(Gen1i/1m/2i/2m)。 |
| ・ |
上位USB I/FはUSBマスストレージクラス規格準拠のため、専用ドライバなどは不要。
(Win2000/XP/Vista、Mac OS Xなど)。 |
| ・ |
2つのSATAコントローラを搭載しているため、上位SATA I/F接続時にも安定した信号品質を確保。 |
| ・ |
ATAPIパケットコマンドセットに対応。 |
| ・ |
LBA48アドレッシングモード(BigDrive)に対応。 |
| ・ |
30MHz水晶振動子に対応。 |
| ・ |
最大15本のGPIO。 |
| ・ |
外部SPIフラッシュROMに対応し、ファームウェアによる柔軟なカスタマイズに対応可能。
（VID/PID、コマンド処理、スイッチ、LED/LCDなど）。 |
| ・ |
JBOD(Just Bunch Of Disks)対応。
（2台のシリアルATAデバイスをUSB2.0マスストレージクラス準拠デバイスに変換する場合） |
| インタフェース |
SATA 2.6 規格準拠 3.0Gbps対応(Gen1i/1m/2i/2m) × 2
USB2.0規格適合Hi-speed 480Mbps対応
USBマスストレージ規格準拠 |
| 電源 |
3.3V, 1.2V |
| 消費電流 |
最大103mA/3.3V, 最大218mA/1.2V |
| パッケージ |
64 Pin QFP(□10mm×10mm) |
|
| ・ |
Win98/98SE/2000用USB マスストレージクラスドライバ (LUN対応)。 |
| ・ |
Win98/98SE/Me用USB2.0 EHCI バスドライバ。 |
| ・ |
MS-DOS用USB2.0 EHCI ドライバ、USBマスストレージクラスドライバなど(USBASPI)。 |

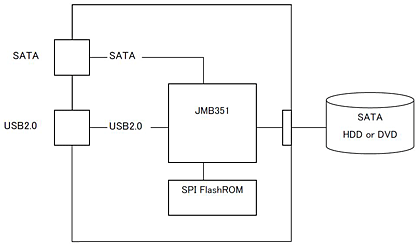

eSATA ＆ USB2.0 インターフェースの構成図 |
|
|
|
