SDカード版高速SSDアダプタ 「AX35SD-S」

SDカード版高速SSDアダプタ
「AX35SD-S」

AX35SD-Sは、最大8枚のSDメモリーカードを搭載可能なRAID対応のSSDアダプタです。
SDメモリーカードを8枚搭載した状態で、3.5インチサイズのハードディスク(SATA)として動作可能です。
対応するRAIDレベルは「高速ストライピング(RAID 0)」です。大容量かつ高速化対応のSSD(Solid state drive)が実現できます。
※SDメモリーカードは添付しておりません。

SDカード版高速SSDアダプタ 「AX35SD-S」

特徴

SDカードを最大8枚搭載可能。
大容量SDHC(SD High Capacity)カード対応
3.5インチハードディスクサイズ。
RAIDコントローラ「Ami5SD」による完全ハードウェア制御の高速データ転送機構を搭載。
高速ストライピング(RAID 0)機能、スルーモードに対応。
スイッチ設定によりスルー、ストライピング枚数の変更が可能。
SATAインターフェース搭載。150MB/Sec(理論値)の高速データ転送を実現。
ファームウェアによる柔軟なカスタマイズ対応可能。(ATAコマンド処理、スイッチ、LEDなど)。
省電力機能搭載。

仕様

ホストインターフェース SATA2.5 規格準拠 1.5Gbps対応(Gen1i/Gen1m)
RAIDレベル ストライピング(RAID 0)
SDカード接続枚数 最大8枚(1枚、4枚接続も可能)
SDカードインターフェース SD規格準拠
25MHz(12.5MB/s)、50MHz(25MB/s High-Speedモード)対応
SDHC(SD High Capacity)対応
電源 DC 5.0V ±5%
DC 12.0V ±10%(SDメモリ接続時に使用)
消費電流 本体単品(SDカード分は除く) 5.0V : 0.29A(Idle)
外形寸法(縦×横×厚み) 146.4mm × 101.6mm × 25.4mm(一般寸法公差±0.5mm)
(3.5インチハードディスク互換形状)
対応OS SATA接続により、本体 BIOS や OS 非依存
その他の機能 ・48bitアドレス機能
・パワーマネージメント機能
・S.M.A.R.T機能
・ファームウェアアップデート機能

提供ソフトウェア

ファームウェアアップデータ

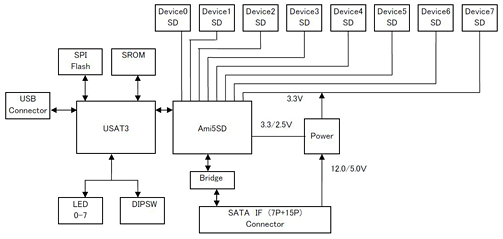

構成図

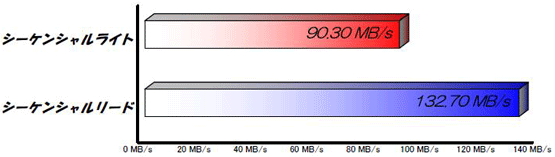

ベンチマーク結果

【環境】
使用SD Transcend SDHC 8GB
PC Intel ICH7DH
ベンチマークソフト CrystalDiskMark
