CF版高速SSDアダプタ 「AX35CF-SP」

CF版高速SSDアダプタ 「AX35CF-SP」

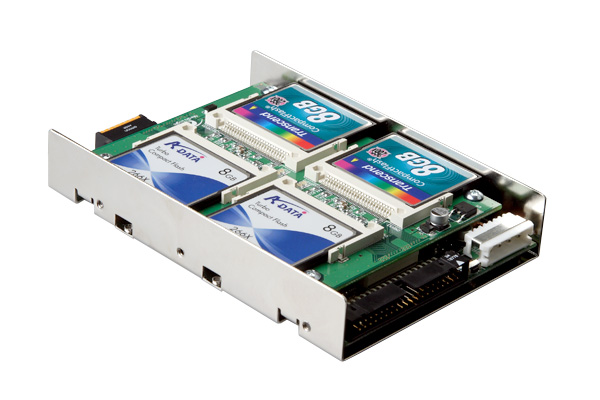

AX35CF-SPは、最大8枚のCF(CompactFlash)を搭載可能なRAID対応のSSDアダプタです。CFを8枚搭載した状態で、3.5インチサイズのハードディスク(SATA)として動作可能です。対応するRAIDレベルは「高速ストライピング(RAID 0)」と「パリティ付きストライピング(RAID 5)」です。各種RAIDモードを選択することで、大容量かつ高速化対応のSSDが実現できます。
※CFカードは添付しておりません。


特徴

CF(CompactFlash) を最大8枚搭載可能。
3.5インチハードディスクサイズ。
RAID コントローラ「Ami-X」による完全ハードウェア制御の高速データ転送機構を搭載。
高速ストライピング機能(RAID 0)、高速パリティ付きストライピング(RAID-5)機能に対応。
ストライピングとパリティ付きストライピングの機能は、スイッチにより切り替え。
PATA/SATAインターフェース搭載。SATA時150MB/Secの高速データ転送を実現。
フラッシュ ROM を搭載しているので、ファームウェアのアップデートが可能。
スイッチ、ボタン、LED 制御等のカスタマイズに対応。

仕様

ホストインターフェース ATA/ATAPI-6規格準拠 UltraDMA 133MB/s対応
SATA2.5 規格準拠 1.5Gbps対応(Gen1i/Gen1m)
RAIDレベル ストライピング(RAID 0)、パリティ付きストライピング(RAID 5)
CF接続枚数 最大8枚 (1〜7枚接続も可)
CFインターフェース 【TrueIDE】
PIO Mode 0〜6
Multiword DMA Mode 0〜4
Ultra DMA Mode 0〜6 (33, 66, 100, 133MB/s)
電源 DC 5.0V ±5%
DC 12.0V ±10%(8枚接続時に使用)
消費電流 本体単品(CF分は除く) 5.0V : 300mA(Typ)
外形寸法(縦×横×厚み) 146.4mm × 101.6mm × 25.4mm (一般寸法公差±1mm)
対応OS 上位 (ATA/SATA) 接続のため、本体 BIOS や OS 非依存
その他の機能 ・48bitアドレス機能
・パワーマネージメント機能
・S.M.A.R.T機能
・ファームウェアアップデート機能
