USB3.0 to SATA3 変換LSI 「MLDU3L」

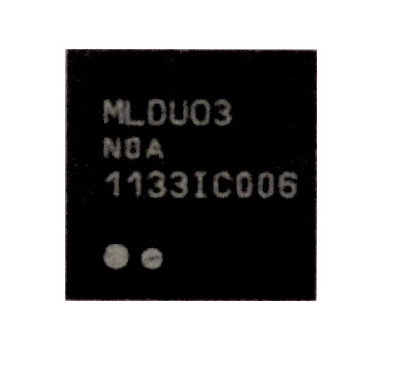

MLDU03 外観写真.pngMLDU03 外観写真.png
MLDU3Lは、SATAデバイスをUSB3.0(Super-Speed)マスストレージデバイスに変換するプロトコルブリッジLSIです。
SATA HDD/SSDはもちろんのこと、ATAPIプロトコルのサポートによりSATA ODD(DVD/BDなど)に対応しました。
また、外部周辺回路をLSI内部に取り込むことで従来比40%の部品削減を可能とし、トータルBOMコストの引き下げ、低フットプリントを実現しました。

特徴

■ホストインターフェース USB 3.0規格準拠 5Gbps対応 (Super/High/Fill-Speed)
■デバイスインターフェース SATA 3.0規準拠 6Gbps対応 (Gen3/2/1)
・ ATA/ATAPI device対応、NCQ (Native Command Queuing)対応
■USBマスストレージクラス準拠
・ UAS (USB Attached SCSI) / BOT (Bulk Only Transport)プロトコルに対応
■10本のGPIO搭載
■+5V単一電源(3.3V、1.0Vの2つのボルテージレギュレータ内蔵)
■パワーオン・リセット回路内蔵
■FW on TheDisk機能搭載(ファームウエアのSATAデバイスへの搭載)
(外部SPI-ROMの実装も可能)

お客様仕様にあわせ、ファームウエアのカスタマイズ承ります。
(カスマイズ例)
・VID/PID変更
・USB電源連動機能
・HDD空き容量算出・表示機能
・仮想DVD/仮想SD機能
・PWMによるLED点滅制御 (スヌーズ点滅)

仕様

電源 2.5V単一電源 (レギュレータ内蔵)
消費電力 サスペンド時 : 30mW
動作時          : 540mW (SuperSpeed)
パッケージ

48ピン QFN (□6mm x 6mm)

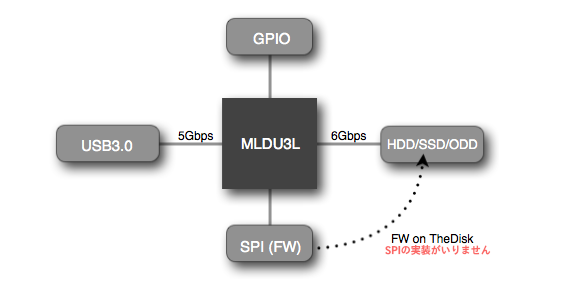

構成図

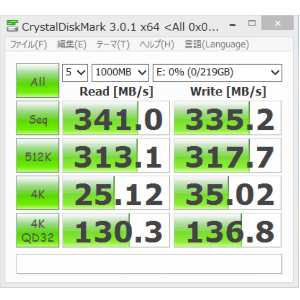

ベンチマーク


●測定環境
USB Host : Renesas uPD720202
OS : Windows 8 Enterprise (64 bit)
PC : GIGABYTE GA-Z77X-UP5 TH (Core i5-3450S 2.8GHz, RAM 16GB)
SSD : Intel SSD 520 Series 240GB

ボード製品

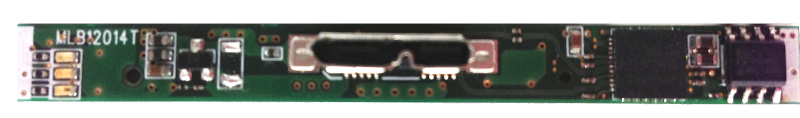

2.5インチHDD/SSD用 超薄型基板 「MLDU3L-Slim7」

サイズ7mmの超薄型基板です。これ以上薄くは作れません。
最薄ポータブルHDD/SSDケースの製作に最適です。
PCBにて販売いたします。

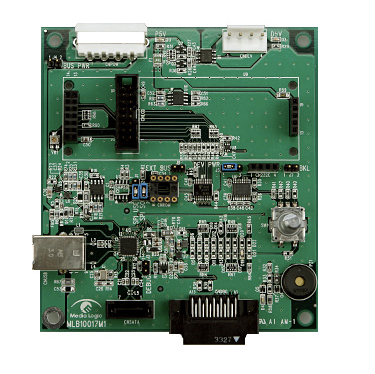

サンプルボード 「MLDU3Lボード」


動作評価、機能検証のためのサンプルボードをご用意しております。お気軽にお問合せください。
